　　静态混合器是20世纪70年代发展起来的一种新型高效化工单元设备。在众多类型的静态混合器中， 使用较為广泛的是HEV型静态混合器，这种混合器具有内部结构简单、流动阻力小、压力损失小以及加工制造相对容易等特点。為了使HEV型静态混合器能更好地应用于工业生产，有必要对其流體力學性能进行研究，找到优化其结构的方法，使之掺混效果和经济性提高。
　　本文采用目前國际流行商用CFD软件Fluent6.1，对HEV型静态混合器在不同翼片排列方式下的流场进行了模拟计算，依据模拟结果对它们的性能进行了分析比较。
　　 HEV型静态混合器内置翼片设计
　　流體流过静态混合器形成的湍流场特性决定了两相流的传质、混合效果，而湍流场变化与混合器的内置翼片结构和排列方式直接相关。翼片有大小長短之分，先前研究发现長翼片对掺混作用较大；翼片内置角度对掺混效果有一定影响，角度越大混合强度越大，但翼片角度大也会带来流动阻力大，翼片加工要求高等问题；翼片内置排数是混合效果的重要影响因素， 3排翼片的混合器混合效果比1排和2排的效果提高幅度大，能够达到混合的初步要求，因此，选用内置3排45°角度長翼片来分析计算翼片的排列方式对H E V型静态混合器掺混效果的影响。

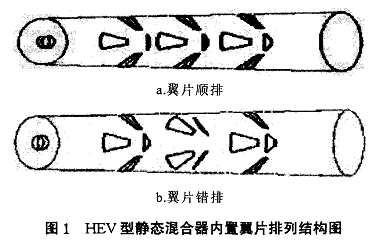

　　翼片的排列方式会引起不同扰动，造成静态混合器内产生不同的速度场和湍流场，在此，模拟计算HEV型静态混合器内置翼片在顺排和错排两种方式下的混合效果。HEV型静态混合器内置翼片排列结构如图1。

2 建模及网格划分

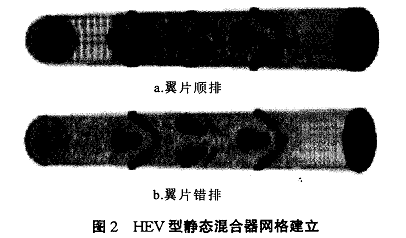

HEV型静态混合器模型三维建模，采用長径比為6，两,个入口第一入口与第二入口的管径比為4，3排翼片等距排列，计算网格采用四面體的拓扑结构，网格数為52万，在翼,片表面及管道壁面处的网格进行了加密处理。整體网格划分如图2所示。
　　控制方程

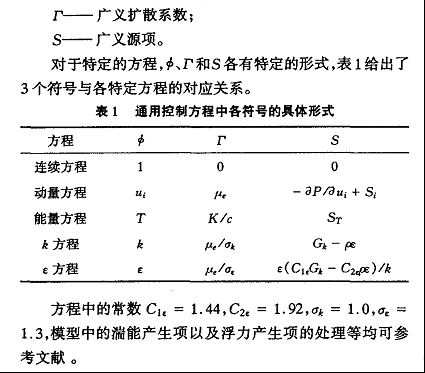

湍流模型采用标准模型，其控制方程包括连续性方程、动量方程、能量方程、方程和方程， 其通用式為：
