静态混合器类型和结构

发布时间：2017/8/23
　　1)下面以SV型、SX型、SL型、SH型和SK型五种类型的静态混合器系列产品為例进行阐述。
　　2)由于混合单元内件结构各有不同，应用场合和效果亦各有差异。选用时应根据不同应用场合和技术要求进行选择。

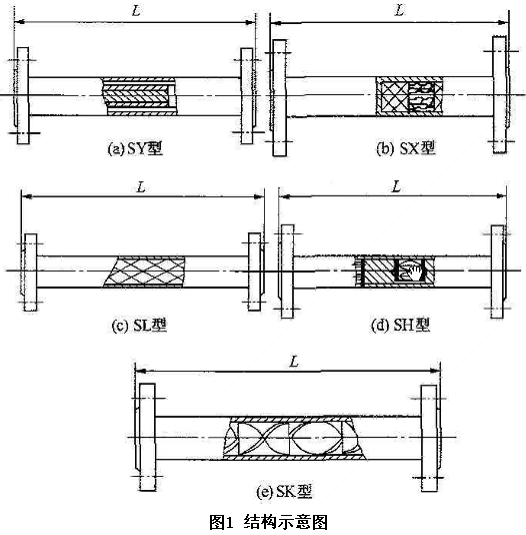

　　3)五种类型静态混合器产品用途和性能比较见表1a和表1b，结构示意图见图1。静态混合器由外壳、混合单元内件和连接法兰三部分组成。
　　　表1a 五类静态混合器产品用途表
型号
产品用途
SV
dh≤3.5，适宜亍清洁介质
dh≥5，应用介质可伴有少量非粘结性杂质
SX
适用于粘度≤104mPa·s的中高粘液-液混合，反应吸收过程或生产高聚物流體的混合，反应过程，处理量较大对使用效果更佳
SL
适用于化工、石油、油脂等行业，粘度≤106mPa·s或伴有高聚物流體的混合，同时进行传热、混合和传热反应的热交换器，加热或冷却性产品等单元操作
SH
适用于精细化工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程。对流量小，混合要求高的中、高粘度(≤104mPa·s)的清洁介质尤為适合
SK
适用于化工、石油、炼油、精细化工、塑料挤出、．环保、矿冶等部门的中、高粘度(≤106mPa·s)流體或液-固混合、反应、萃取、吸收、塑料配色，挤出、传热等过程。对小流量并伴有杂质的粘性介质尤為适用。
　　　表1b 五类静态混合器产品性能比较表
内容
SV型
SX型
SL型
SH型
SK型
空管
分散、混合效果（强化倍数）
8.7～5.2
6.0～14.3
2.1～6.9
4.7～11.9
2.6～7.5
1
使用介质情况（粘度mPa·s）
清洁流體≤102
可伴杂质的流體≤104
可伴杂质的流體≤106
清洁流體≤104
可伴杂质的流體≤106
/
压力降比较（倍数）
　　　　　　　　　　　
层流状态压力降（倍数）
18.6～23.5
11.6
1.85
8.14
1
/
完全湍流压力降（倍数）
2.43～4.47
11.1
2.07
8.66
1
/
注：①五种类型的静态混合器是按行业标准《静态混合器》(JB/T7660—95)的规定来分类和选型。
②dh是指单元水力直径mm。
③比较条件是相同介质、長度(混合设备)、规格相同或相近，不考虑压力降的情况下，流速取0.15一0.6m/s以时与空管比较的强化倍数。
④18.6倍是指dh≥5时的，23.5倍是指dh＜5时的。
