SH型静态混合器

产品规格:SH型静态混合器
  1、SH型静态混合器产品特性
  SH型静态混合器又称双螺旋形管道静态混合器,混合器管道内每个SH型单元内有二个螺旋片,相邻的SH型单元之间有混合室。
  混合单元由双孔道组成,孔道内放置螺旋片,相邻单元双孔道的方位错位于90°,单元之间设有流體再分配室。
SH型的混合效果优于SK型与SX型相近,用于乳化过程时能使液滴分散到1-5μm,用于一般的管道混合过程不均匀度系数a×x-2≤1%,有一定的放大效应。
  技术特性:最高分散程度1-2μm,液—液相不均匀度系数Δ≤1-5%。

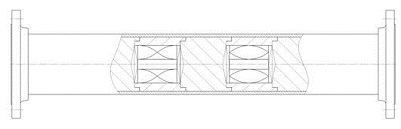

  2、SH型静态混合器产品设计图

  3、SH型静态混合器产品型号

规格

DN

dh

Q

规格

DN

dh

Q

SH-3/15

15

3

0.1-0.2

SH-19/80

80

19

4.0-8.0

SH-4.5/20

20

4.5

0.2-0.4

SH-24/100

100

24

6.5-13.0

SH-5/25

25

5

0.5-1.1

SH-36/150

150

36

31-63

SH-7/32

32

7

0.9-1.8

SH-49/200

200

49

54-108

SH-9/40

40

9

1.6-3.2

SH-74/300

300

74

124-248

SH-12/50

50

12

2.3-4.6

SH-124/500

500

124

174-348

  4、SH型静态混合器产品用途
Sh型静态管道混合器适用于精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程,对管道流量小、混合要求高的中高粘度≤106厘泊的清洁介质尤為适合。
  5、SH型静态混合器的常用规格
  标准的SH型静态混合器其水力直径是混合器直径的1/4,规格的表示方法与SX型相同,即分隔号前的数字表示管道内水力直径,分隔号后的数字表示公称直径。下面给出的是部分常用规格,表中所列参考流量是指普通粘度液體相混合时的流量,不适用于气體和高粘度液體。
